Оголовок скважинный наружный Водолей ОГС 113-127/25
Технические характеристики оголовка Водолей ОГС 113-127/25

Оголовок скважинный Водолей ОГС 113-127/25 рассчитан на укупорку обсадных труб, имеющих диаметр 113 -127 мм и присоединение к нему напорных труб диаметром 25 мм (наиболее популярного типоразмера). Он выполнен из высокопрочного пластика, отличающегося устойчивостью к ударам, давлению и других неблагоприятных воздействий. Также к оголовку присоединяются электрокабель 6-12 мм и насос весом до 200 кг.

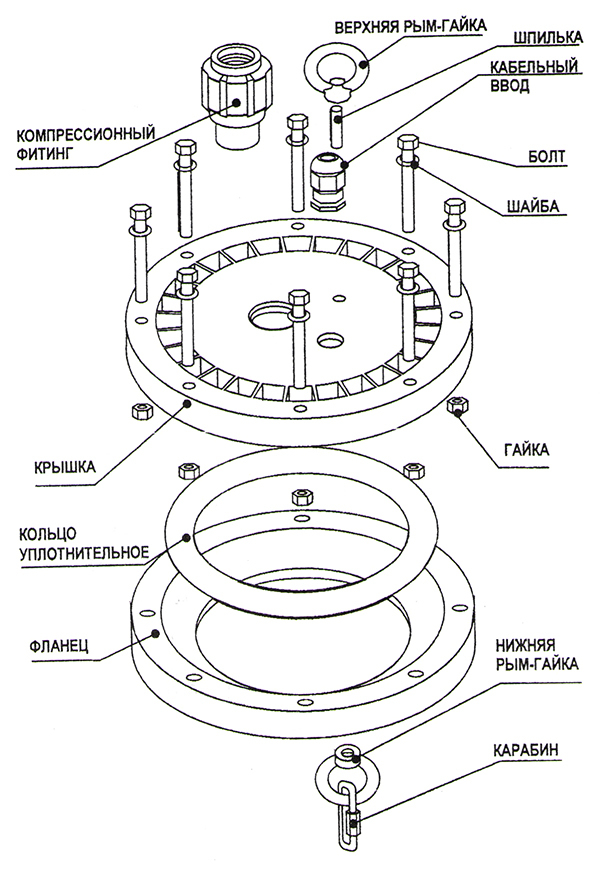

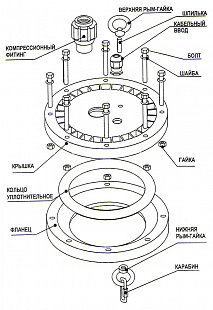

Конструкция оголовка такова, что он монтируется без использования сварки, за счет специальных зажимов на болтах. Затягивая их, вы перемещаете прижимной фланец с кольцом-уплотнителем из резины навстречу крышке. Крышка оснащена рым-гайками, за которые оголовок можно поднять любым подходящим для этой цели механизмом.

От воров и вандалов оголовок защищен потайными головками болтов, открутить которые можно только с помощью специального ключа.

Технология установки оголовка скважинного Водолей ОГС 113-127/25 :

Изготовитель оголовка в технической документации пошагово описывает процедуру монтажа скважинного оголовка. Кратко охарактеризуем ее здесь.

Первым делом, в надлежащий вид приводится край обсадной трубы – для этого он ровно обрезается, устраняются все неровности: удаляются заусенцы, поверхность среза зашлифовывается.

Затем соединяются обсадная труба, насос и электрокабель, обеспечивающий его питание. Все соединения закрепляются хомутами.

Второй конец троса, зафиксированного к компрессору, нужно прикрепить к нижней рым-гайке скважинного оголовка, продеть напорную трубу и электрокабель.

На обсадную трубу надеваются резиновое кольцо и прижимной фланец плоской стороной вверх.

Далее, компрессор опускают в скважину. Важно, чтобы при этом трос между компрессором и оголовком был натянут и именно на него приходился вес оборудования.

Оголовок скважинный 113-127/25 мм устанавливают на обсадную трубу, после чего затягиваются болты, подтягивающие фланец и резиновое кольцо. При этом важно не перетянуть болты, чтобы не разрушить пластик корпуса.

Электрокабель подтягивается и зажимается кабельным вводом, чтобы не допустить его провисания. Цанговым зажимом с этой же целью фиксируется и напорная труба, которая также предварительно подтягивается.
